Continental VDO - Czujnik temperatury płynu chłodzącego 120°C - M14

Numer części:

323-801-020-002D

  • Zakres temperatur: +40 °C do +120 °C
  • Gwint: M14 x 1.5
  • Zakres rezystancji nadajnika: 287,4 - 22,7 Ohm
  • Sygnał czujnika: 1-biegunowe uziemienie wspólne
  • Brak ostrzeżenia kontaktu
Informacje logistyczne:
Produkt zakończonyKliknij tutaj, aby uzyskać szczegółowe informacje.
  • Kod EAN: 4103590929730
  • Waga: 0.23kg
Artykuł zakończony
Artykuł zastępczy na życzenie

Opis czujnika temperatury płynu chłodzącego chłodzącego:

VDO 323 801 020 002D Pełne specyfikacje techniczne:

Cechy mechaniczne:

Zakres pomiaru temperatury: +40 °C do +120 °C
Minimum - Maksymalna temperatura pracy: -40 °C do +150 °C

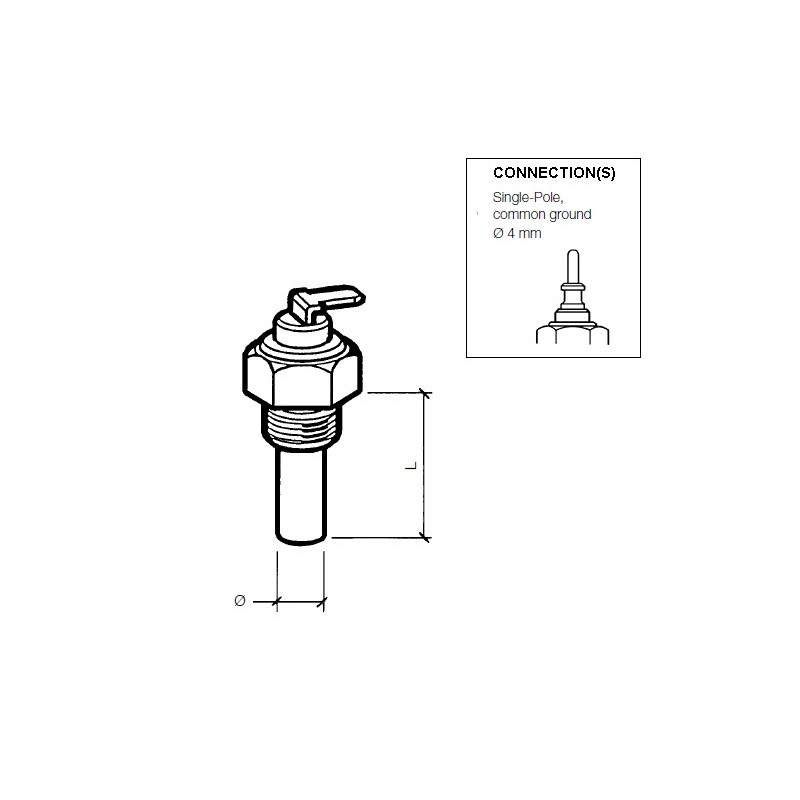

Wątek: M14 x 1.5
Długość elementu nadawcy + wątek (L): 24 mm
Średnica czujnika: 9 mm
Moment obrotowy: 20 Nm
Ośrodek temperaturowy: Płyn chłodzący - Woda - Powietrze - Olej silnikowy - Olej skrzyni biegów - Paliwo

Funkcje elektryczne:

Napięcie robocze: 6 - 24 V DC
Zakres rezystorów: 287,4 - 22,7 Ohm
Sygnał czujnika temperatury: Wspólna ziemia jednobiegunowa
Kontakt ostrzegawczy: Brak
Opcjonalny kontakt ostrzegawczy: VDO A2C59510886 Makepoint Switch
Złącze czujnika temperatury: Złącze pinowe ø 4 mm

Karty katalogowe i tabele:

Katalog elektroniki pojazdów VDO 2014: Strony 136 - 137
Rodzaj połączenia: F
VDO En Du Temperature senders Tables: Tabela VDO: 1
Temperatura 100 °C > Rezystancja: 100 °C = 38,47 Ohm ± 2,98 Ohm

Pakiet detaliczny:

  • VDO 323 801 020 002D Nadajnik temperatury
  • Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
323-801-020-002D

Karta katalogowa

Kategoria
Czujniki temperatury
Sygnał analogowy
287,4 - 22,7 Ohm
Napięcie robocze
6 - 24 V DC
Status części - Czas dostawy
Produkt zakończony
Opakowanie
Pakiet detaliczny VDO Sensor
Funkcjonalność
Temperatura chłodzenia
Komunikacja
Analog
Sygnał wyjściowy:
287,4 - 22,7 Ohm
Sygnał czujnika
Wspólna płaszczyzna
Złącze czujnika
Złącze pinowe ø 4 mm
Wątek
M14 x 1,5 mężczyzna
Typ złącza
Złącze pinowe ø 4 mm
Zakres pomiarów temperatury
40°C - 120°C oraz 100°F - 250°F

Konkretne odniesienia

EAN13
4103590929730
MPN
323-801-020-002D
