Continental VDO - Koelvloeistoftemperatuur-zender 120°C - M14
Onderdeelnummer:
323-801-020-002D
- Temperatuurbereik: +40 °C tot +120 °C
- Draad: M14 x 1,5
- Zenderweerstandsbereik: 287,4 - 22,7 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Geen waarschuwingscontact
Logistieke informatie:
- Ean Code: 4103590929730
- Gewicht: 0.23kg
Beschrijving van de koelvloeistoftemperatuur-zender:
VDO 323 801 020 002D Volledige technische specificaties:
Mechanische kenmerken:
| Temperatuurmeetbereik: | +40 °C tot +120 °C |
| Minimum - Maximale bedrijfstemperatuur: | -40 °C tot +150 °C |

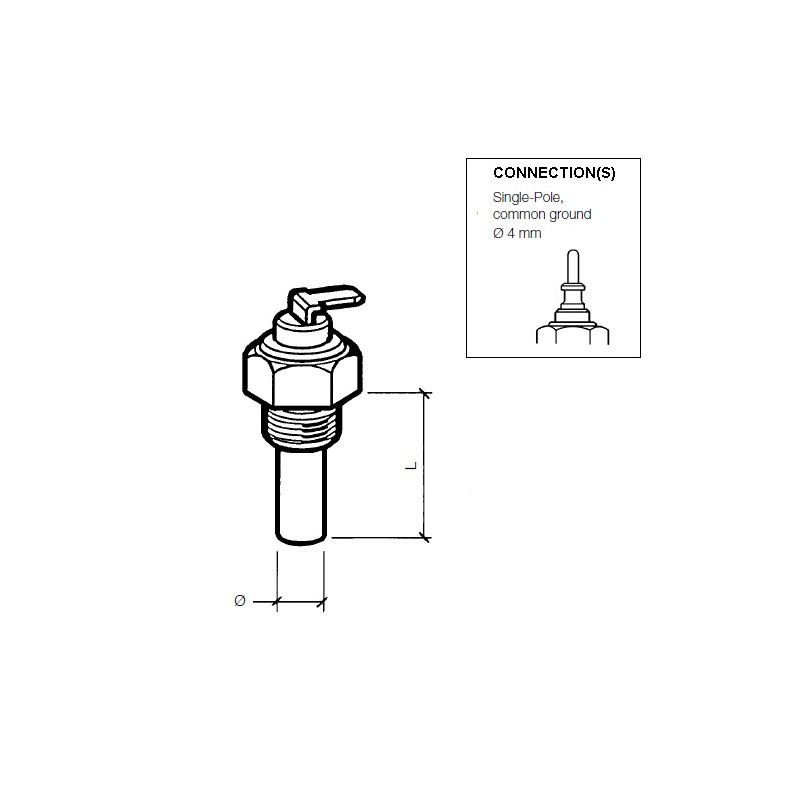

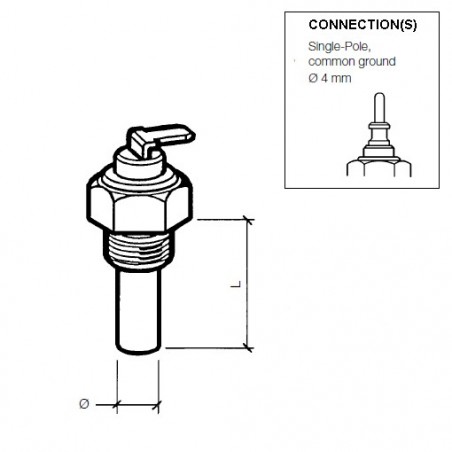

| Thread: | M14 x 1,5 |
| Lengte van het zenderelement + draad (L): | 24 mm |
| Sensordiameter: | 9 mm |
| Koppel: | 20 Nm |
| Temperatuurmedium: | Koelvloeistof - Water - Lucht - Motorolie - Transmissieolie - Brandstof |
Elektrische functies:
| Bedrijfsspanning: | 6 - 24 V DC |
| Weerstandbereik: | 287,4 - 22,7 Ohm |
| Temperatuursensorsignaal: | Enkelpolige gemeenschappelijke grond |
| Waarschuwingscontact: | Geen enkele |
| Optioneel waarschuwingscontact: | VDO A2C59510886 Makepoint-schakelaar |
| Temperatuur-zenderconnector: | Pinconnector ø 4 mm |
Datasheets en tabellen:
| VDO 2014 Voertuigelektronica Catalogus: | Pagina 136 - 137 |
| Soort verbinding: | F |
| VDO En Du Temperatuursenders Tabellen: | VDO-tafel: 1 |
| Temperatuur 100 °C > weerstand: | 100 °C = 38,47 ohm ± 2,98 ohm |
Retailpakket:
- VDO 323 801 020 002D Temperatuurzender
- VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
323-801-020-002D
Datasheet
- Categorie
- Temperatuursensoren
- Analoog signaal
- 287,4 - 22,7 Ohm
- Bedrijfsspanning
- 6 - 24 volt gelijkstroom
- Status van onderdelen - Levertijd
- Stopgezet product
- Verpakking
- VDO Sensor retailpakket
- Functionaliteit
- Koelvloeistoftemperatuur
- Communicatie
- Analoog
- Signaaluitgang:
- 287,4 - 22,7 Ohm
- Sensorsignaal
- Gemeenschappelijke basis
- Sensorconnector
- Pinconnector ø 4 mm
- Draad
- M14 x 1,5 Mannelijk
- Connectortype
- Pinconnector ø 4 mm
- Temperatuurmeetbereik
- 40°C - 120°C en 100°F - 250°F
Specifieke referenties
- ean13
- 4103590929730
- MPN
- 323-801-020-002D
