VDO-Drucksender 0-5 bar - 1/8-27 NPTF
Teilenummer:
VDO 360-081-039-015C
- Druckbereich: 0 bis 5 Bar
- Thread: 1/8 - 27 NPTF
- Senderwiderstandsbereich: 10 - 184 Ohm
- Sensorsignal: 2-poliger isolierter Rücklauf
- Warnkontakt: 0,25 Bar ± 0,15 Bar
Logistische Informationen:
- Ean-Code: 4103590691439
- Gewicht: 0.13kg
Beschreibung Motoröldruckgeber:
VDO 360 081 039 015C Vollständige technische Spezifikationen:
Mechanische Merkmale:
| Druckmessbereich: | 0 - 5 Bar 0 - 72,5 PSI 0 - 500 KPa |
| Maximaler Druck: | 30 Bar in 2 Sekunden |
| Thread: | 1/8 - 27 NPTF |

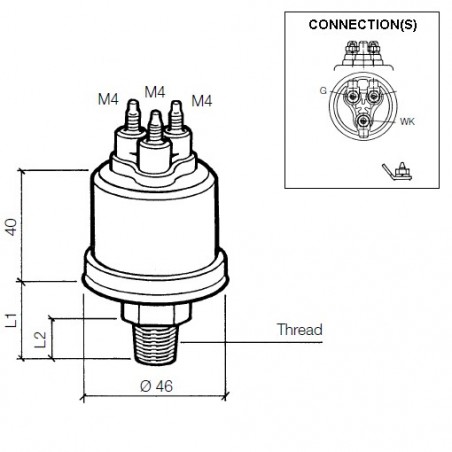

| Länge Gewinde + Sattel (L1): | 19,5 mm |
| Fadenlänge (L2): | 11 mm |
| Drehmoment: | 30 Nm |
| Betriebstemperatur: | -25 °C bis +100 °C |
| Druckmedium: | Öl – Treibstoff – Luft |
Elektrische Merkmale:
| Betriebsspannung: | 6 - 24 V Gleichstrom |
| Widerstandsbereich: | 10 - 184 Ohm |
| Drucksensorsignal: | Dualpol-isolierter Rücklauf |
| Warnkontakt: | 0,25 Bar ± 0,15 Bar |
| Warnungskontakt-Schaltkapazität: | Maximal 5 Watt nicht-induktiv |
| Warnkontaktfunktionen: | Schließt sich mit fallendem Druck |
| Druck-Sender-Steckverbinder: | M4 AMP Männlich 6,3 x 0,8 mm 50° |
| Warnkontaktstecker: | M4 AMP Männlich 6,3 x 0,8 mm 50° |
Datenblätter und Tabellen:
| VDO Fahrzeugelektronik-Katalog 2014: | Seite 128 - 129 |
| Art der Verbindung: | B |
| VDO En du Pressure Sender Tabellen: | VDO-Datenblatt Tabelle 3 |
Einzelhandelspaket:
- VDO 360 081 039 015C Drucksender
- VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
360-081-039-015C
Datenblatt
- Kategorie
- Drucksender
- Analoges Signal
- 10 - 184 Ohm
- Betriebsspannung
- 6 - 24 Volt Gleichstrom
- Teilestatus – Lieferzeit
- Eingestelltes Produkt
- Verpackung
- VDO Sensor Einzelhandelspaket
- Funktionalität
- Motoröldruck
- Kommunikation
- Analog
- Signalausgang:
- 10 - 184 Ohm
- Sensorsignal
- Isolierter Rücklauf
- Sensorstecker
- M4 AMP männlich 6,3 x 0,8 mm
- Faden
- 1/8" - 27 Jahre NPTF Männlich
- Warnkontakt
- 0,25 Bar – Normalerweise geschlossen
- Steckverbindertyp
- M4 Vlakstekker 6,3 x 0,8 mm
- Warnkontaktstecker
- M4 AMP männlich 6,3 x 0,8 mm
Spezifische Referenzen
- ean13
- 4103590691439
- Hersteller-Teilenummer (MPN)
- 232-011-017-037D
VDO 360-081-039-015C
- Druckbereich: 0 bis 5 Bar
- Thread: 1/8 - 27 NPTF
- Senderwiderstandsbereich: 10 - 184 Ohm
- Sensorsignal: 2-poliger isolierter Rücklauf
- Warnkontakt: 0,25 Bar ± 0,15 Bar
