VDO drukzender 0-5 bar - 1/8-27 NPTF
Onderdeelnummer:
VDO 360-081-039-015C
- Drukbereik: 0 tot 5 Bar
- Draad: 1/8 - 27 NPTF
- Zenderweerstandsbereik: 10 - 184 Ohm
- Sensorsignaal: 2-polige geïsoleerde retour
- Waarschuwingscontact: 0,25 bar ± 0,15 bar
Logistieke informatie:
- Ean Code: 4103590691439
- Gewicht: 0.13kg
Beschrijving van de motoroliedruksensor:
VDO 360 081 039 015C Volledige technische specificaties:

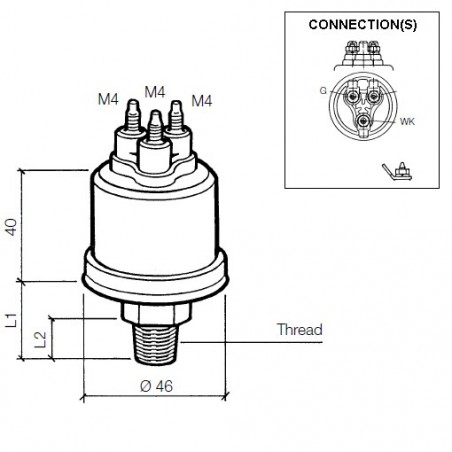

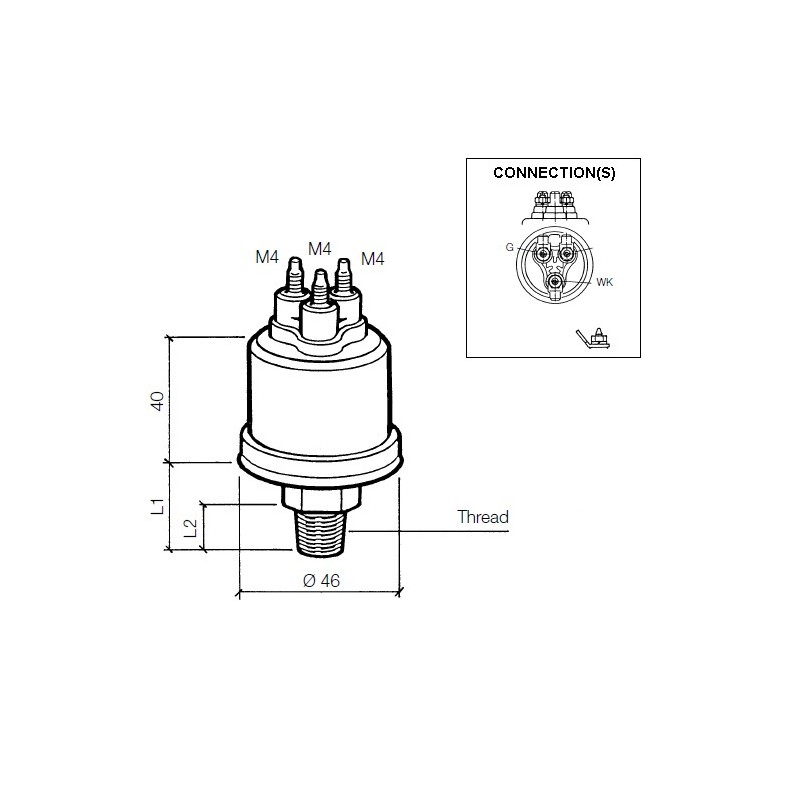

Mechanische kenmerken:
| Drukmeetbereik: | 0 - 5 Bar 0 - 72,5 PSI 0 - 500 KPa |
| Maximale druk: | 30 bar in 2 seconden |
| Thread: | 1/8 - 27 NPTF |
| Lengte schroefdraad + moer (L1): | 19,5 mm |
| Draadlengte (L2): | 11 mm |
| Koppel: | 30 Nm |
| Bedrijfstemperatuur: | -25 °C tot +100 °C |
| Drukmedium: | Olie - Brandstof - Lucht |
Elektrische functies:
| Bedrijfsspanning: | 6 - 24 V DC |
| Weerstandbereik: | 10 - 184 Ohm |
| Druksensorsignaal: | Dubbelpolige geïsoleerde retour |
| Waarschuwingscontact: | 0,25 Bar ± 0,15 Bar |
| Waarschuwingscontact-schakelcapaciteit: | Maximaal 5 watt niet-inductief |
| Waarschuwingscontactfuncties: | Sluit met dalende druk |
| Drukzenderconnector: | M4 AMP Mannelijk 6,3 x 0,8 mm 50° |
| Waarschuwingscontactconnector: | M4 AMP Mannelijk 6,3 x 0,8 mm 50° |
Datasheets en tabellen:
| VDO 2014 Voertuigelektronica Catalogus: | Pagina 128 - 129 |
| Soort verbinding: | B |
| VDO En Du Pressure senders Tables: | VDO Datasheet tabel 3 |
Retailpakket:
- VDO 360 081 039 015C Drukzender
- VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
360-081-039-015C
Datasheet
- Categorie
- Drukzenders
- Analoog signaal
- 10 - 184 Ohm
- Bedrijfsspanning
- 6 - 24 volt gelijkstroom
- Status van onderdelen - Levertijd
- Stopgezet product
- Verpakking
- VDO Sensor retailpakket
- Functionaliteit
- Motoroliedruk
- Communicatie
- Analoog
- Signaaluitgang:
- 10 - 184 Ohm
- Sensorsignaal
- Geïsoleerde retour
- Sensorconnector
- M4 AMP Mannelijk 6,3 x 0,8 mm
- Draad
- 1/8" - 27 NPTF Man
- Waarschuwingscontact
- 0,25 Bar - Normaal gesloten
- Connectortype
- M4 Vlakstekker 6,3 x 0,8 mm
- Waarschuwingscontactconnector
- M4 AMP Mannelijk 6,3 x 0,8 mm
Specifieke referenties
- ean13
- 4103590691439
- MPN
- 232-011-017-037D
