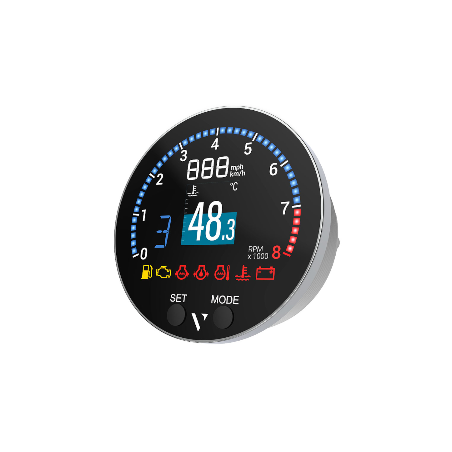

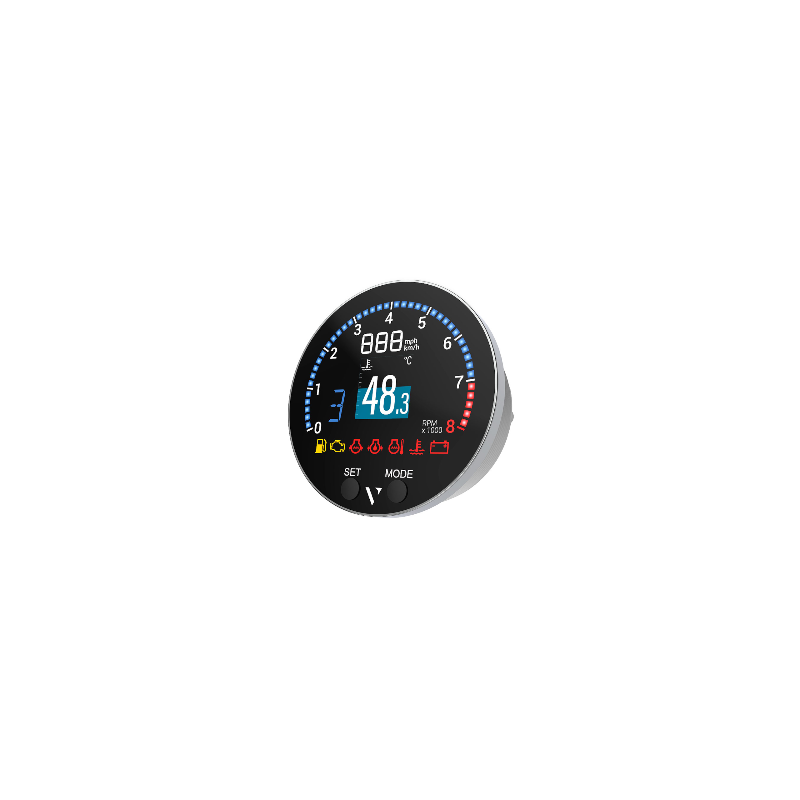

Veratron VMH 35 - 85 mm Multifunktionsanzeige 12V
301,29 €
(inkl. MwSt.)
249,00 € Steuerexzl.
Teilenummer:
Veratron VMH 35 B00085501
- Neue Generation von sonnenlesbarem Farbhybrid-Display
- Intelligent Battery Sensor (IBS)-Port
- 2x analoger resistiver Eingang (0-400 Ω programmierbar)
- Analog zu NMEA 2000 Gateway
- Integrierter Hochleistungs-GNSS-Empfänger
Logistische Informationen:
- Ean-Code: 7640178729773
- Gewicht: 0.50kg
Funktionsbeschreibung VMH35 Multifunktionsanzeige (Master):
Veratron VMH 35 B00085501 Spezifikationen:
Abmessungen und Befestigung des Veratron VMH35 B00085501
| Abmessung Montage – Außenseiter: | Ø 85 mm / 3.375 Zoll - Ø100 mm / 9,74 Zoll |
| Tiefe der Steigerung: | 65 mm / 2,56 Zoll |
| Plattendicke mit Spinlock-Mutter: | 1mm - 15mm : 0,4 Zoll - 0,59 Zoll |
| Paneldicke mit Bolzenhalterung: | Bolzenbefestigung nicht möglich |
| Paneldicke Flushmount: | Bündige Montage nicht möglich |
| Aktives Gebiet: | Ø 83 mm (optisch gebundenes Display) |
| Zentrales Display: | 36,6 mm / 1,44", 128 x 128 Pixel |
| Ring: | Gebürstetes Edelstahl-Stee |
| Knöpfe: | 2 Siliziumtasten |
| Betriebstemperatur: | - 20 °C bis 60 °C |
| Lagertemperatur: | - 30 °C bis 80 °C |
| Stecker: | Molex MX-150, 12 Pins DeviceNet M12, 5 Pins |
Technische Spezifikationen Veratron VMH 35 B000855:
| Drehzahlreichweite: | 0 - 8000 U/min |
| Maximale Drehzahl: | 8000 U/min |
| Betriebsspannung: | 12 VDC |
| Spannungsbereich: | 9 – 16 VDC |
| Stromverbrauch: | ≤ 15 mA (Normalmodus) ≤ 120 μA (Schlafmodus) |
| GNSS-Systeme: | GPS, GLONASS, Galileo |
| GNSS-Antenne: | Integriert, 10 Hz, 72 Kanäle |
| Empfindlichkeit verfolgen: | 165 dBm |
| Zeit für die erste Reparatur (Hot Start): | 1s |
| Zeit für die erste Reparatur (Kaltstart): | 30er |
| Positionsgenauigkeit: | 2,5 m |
| Geschwindigkeitsgenauigkeit: | 0,05 m/s |
| Kopfballgenauigkeit: | 0,3° |
| Eingabe VMH35 B00085501 Multi-Display (Master) | 1x NMEA 2000 Eingang 1x LIN-Bus 1x analoger Frequenzeingang (RPM) 2x analoger Eingang |
| Ausgaben: | NMEA2000 EasyLink Warnkontakt: Max 500mA nicht-induktiv (NO) |
| Objektiv: | Mineralglas |
| Schutzklasse: | IP X7 |
| Entflammbarkeit: | UL94-konform |
TFT zeigte die Daten Veraton VMH-35 B000855 an:
| Motordrehzahl (RPM) | Amperemeter | Uhr |
| Kraftstoffstand | Batteriespannung | Stundenzähler (Gesamtzahl + Fahrt) |
| Kraftstoffverbrauch | Batteriezustand der Ladung | Reisestrecke |
| Kühlmitteltemperatur | Zustand der Batterie | Gesamtverbrauchter Kraftstoffverbrauch |
| Kühlmitteldruck | Batterieautonomie | Gesamttreibstoff |
| Motoröltemperatur | Batterietemperatur | Süßwasserspiegel |
| Motoröldruck | Ausstattung | Abwasserstand |
| Boost-Druck | GPS-Position | Meerwassertemperatur |
| Ruderwinkel | Kurs über Grund | Tiefe |
Zusätzliche angezeigte Daten:
| Motordrehzahl (RPM) | Fahrwerksposition |
| Bootsgeschwindigkeit (SOG oder STW) | 6 x Alarm-Telltales |
Verpackungsinhalt von Veratron VMH-35 B00085501:
- Veratron VMH35 B000855 Multifunktionsanzeige (Master)
- Zentrale Spinlock-Mutter 85 mm
- Sicherheits- und Installationsanweisungen
- Drahtbaum B001066
B00085501
Datenblatt
- Lochgröße der Installationslöcher
- 85 mm - 3 3/8 Zoll
- Linse
- Mineralglas – Anti-Nebel
- Kategorie
- Multifunktionsinstrumente
- Anwendung
- Motorüberwachung Veratron
- Analoges Signal
- 2 analoge Eingänge
- IP-Klassenfront
- IPX9K-ISO 20653
- Betriebsspannung
- 12 Volt Gleichstrom
- Teilestatus – Lieferzeit
- Bestellbar
- Verpackung
- Veratron VDO Instrument Einzelhandel
- Funktionalität
- Multifunktional programmierbar
- Warnleuchte
- Ohne
- Kommunikation
- NMEA 2000
Veratron EasyLink 2 - Montage
- Zentrale Spinlock-Mutter 85 mm
- IP-Klasse hinten
- IPX9K-ISO 20653 mit Stecker
- NMEA-Standard
- NMEA 2000 - IEC 61162-3
- Datensteckertyp
- NMEA 2000 Micro-C M12
- Stromversorgungssteckverbindertyp
- Molex MX150
- Tacho-Messbereich
- 0 - 7,000 U/MIN
Spezifische Referenzen
- ean13
- 7640178729773
- Hersteller-Teilenummer (MPN)
- B00085501
Veratron VMH 35 B00085501
- Neue Generation von sonnenlesbarem Farbhybrid-Display
- Intelligent Battery Sensor (IBS)-Port
- 2x analoger resistiver Eingang (0-400 Ω programmierbar)
- Analog zu NMEA 2000 Gateway
- Integrierter Hochleistungs-GNSS-Empfänger
