VDO Blocking oscillator tacho - speed sender - M18
Numer części:
VDO A2C59513983
- Typ nadajnika: Oscylator blokujący - 400Hz
- Gwiet: M18 x 1.5 męski
- Zasilacz: 8 - 15V stabilizowany
- Sygnał czujnika: dwubiegunowy izolowany powrót
- Złącze: bagnet 4-biegunowy 2,8mm
Informacje logistyczne:
- Kod EAN: 4103590692542
- Waga: 0.09kg
Opis blokujący czujnik prędkości i tacho w oscylatorze:
VDO A2C 595 13983 Pełne specyfikacje techniczne:
Cechy mechaniczne:
| Wątek: | M18 x 1,5 mężczyzna |
| Maksymalna częstotliwość: | 400 Hz = 24 000 pulsów na minutę |
| Temperatura pracy: | -40°C do +130°C |
| Długość nadawcy całkowita (L2): | 74 mm |
| Długość elementu nadawcy wraz z wątkiem (L1): | 25 mm |
| Średnica nadajnika: | 15,5 mm |
| Nadawca odległości - generator impulsów: | 0,3 mm do 1,4 mm |
| Cykl pracy: | (t włączone + t wyłączone) / t włączone = 1,43 do 3,33 |
Funkcje elektryczne:
| Napięcie robocze: | 8 - 15V DC stabilizowane |
| Sygnał wyjściowy: | Izolowany powrót |
| Złącze: | Złącze 4-biegunowe styki bajonetu 3 x 0,8 mm |
| Obecne zużycie: | 12 mA |
Karty katalogowe i tabele:
| Katalog czujników EU VDO 2010 Do Pobierz | Strony 56 - 57 |

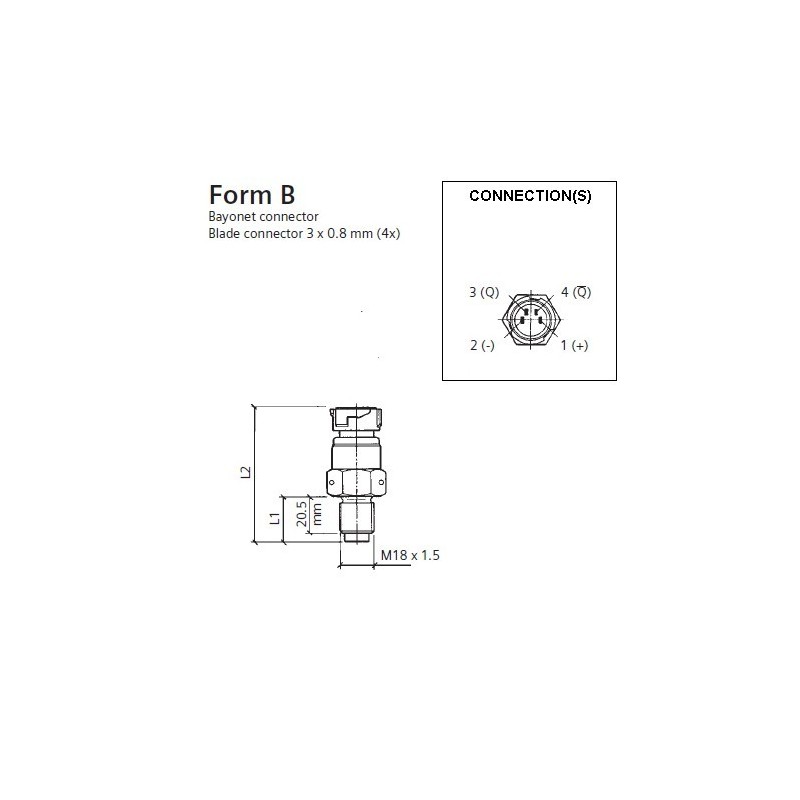

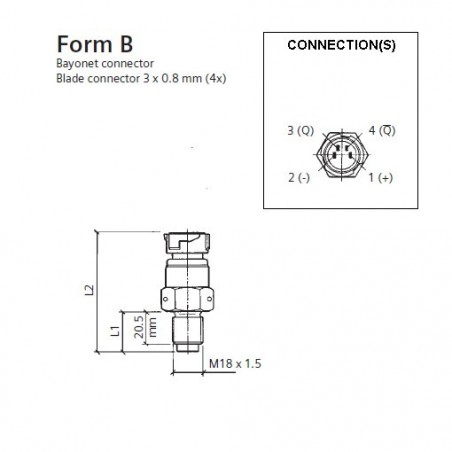

| Obraz: | B |
Pakiet detaliczny:
- VDO A2C59513983 Blocking Oscillator tacho - czujnik prędkościomierza
- Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
A2C59513983
Karta katalogowa
- Zakres pomiarów
- 0 - 400 Hz
- Kategoria
- Czujniki oscylatora blokujące obroty
- Status części - Czas dostawy
- Produkt zakończony
- Opakowanie
- Pakiet detaliczny VDO Sensor
- Funkcjonalność
- Czujnik oscylatora blokującego
- Sygnał czujnika
- Izolowany powrót
- Wątek
- M18 x 1,5 mężczyzna
- Typ złącza
- Czterosłupowy bagnet
- Typ czujnika
- Oscylator blokujący obroty
Konkretne odniesienia
- EAN13
- 4103590692542
VDO A2C59513983
- Typ nadajnika: Oscylator blokujący - 400Hz
- Gwiet: M18 x 1.5 męski
- Zasilacz: 8 - 15V stabilizowany
- Sygnał czujnika: dwubiegunowy izolowany powrót
- Złącze: bagnet 4-biegunowy 2,8mm
