VDO blokkerende oscillator-toerental - snelheidszender - M18
Onderdeelnummer:
VDO A2C59513983
- Zendertype: Blokkerende oscillator - 400Hz
- Draad: M18 x 1.5 mannelijk
- Voeding: 8 - 15V gestabiliseerd
- Sensorsignaal: 2-polige geïsoleerde retour
- Connector: Bajonet 4-polig 2,8mm
Logistieke informatie:
- Ean Code: 4103590692542
- Gewicht: 0.09kg
Beschrijving: Oscillatorsnelheidsmeter en toerentalzender blokkeren:
VDO A2C 595 13983 Volledige technische specificaties:
Mechanische kenmerken:
| Thread: | M18 x 1,5 Mannelijk |
| Maximale frequentie: | 400 Hz = 24,000 pulsen per minuut |
| Bedrijfstemperatuur: | -40°C tot +130°C |
| Verzenderlengte in totaal (L2): | 74 mm |
| Lengte van het zenderelement inclusief thread (L1): | 25 mm |
| Zenderdiameter: | 15,5 mm |
| Afstandszender - pulsgenerator: | 0,3 mm tot 1,4 mm |
| Duty cycle: | (t aan + t uit) / t aan = 1,43 tot 3,33 |
Elektrische functies:
| Bedrijfsspanning: | 8 - 15V gelijkstroom gestabiliseerd |
| Signaaluitgang: | Geïsoleerde retour |
| Connector: | Connector 4-polige bajonetcontacten 3 x 0,8 mm |
| Huidig verbruik: | 12 mA |
Datasheets en tabellen:
| 2010 EU VDO Sensoren Catalogus Download | Pagina 56 - 57 |

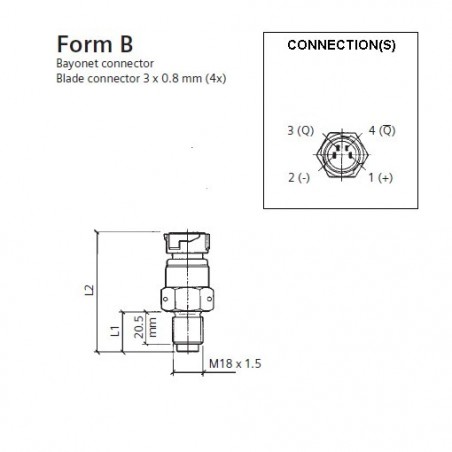

| Afbeelding: | B |
Retailpakket:
- VDO A2C59513983 Blocking Oscillator toerental - snelheidssensor sender
- VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
A2C59513983
Datasheet
- Meetbereik
- 0 - 400 Hz
- Categorie
- RPM-blokkerende oscillatorsensoren
- Status van onderdelen - Levertijd
- Stopgezet product
- Verpakking
- VDO Sensor retailpakket
- Functionaliteit
- Blokkerende oscillatorsensor
- Sensorsignaal
- Geïsoleerde retour
- Draad
- M18 x 1,5 Mannelijk
- Connectortype
- 4-polige bajonet
- Sensortype
- RPM Blokkerende oscillator
Specifieke referenties
- ean13
- 4103590692542
VDO A2C59513983
- Zendertype: Blokkerende oscillator - 400Hz
- Draad: M18 x 1.5 mannelijk
- Voeding: 8 - 15V gestabiliseerd
- Sensorsignaal: 2-polige geïsoleerde retour
- Connector: Bajonet 4-polig 2,8mm
