VDO Blockierender Oszillator-Tacho – Geschwindigkeitssender – M18
Teilenummer:
VDO A2C59513983
- Sendertyp: Blockierender Oszillator – 400Hz
- Faden: M18 x 1,5 männlich
- Stromversorgung: 8 - 15V Stabilisiert
- Sensorsignal: 2-poliger isolierter Rücklauf
- Steckverbinder: 4-poliger Bajonett 2,8 mm
Logistische Informationen:
- Ean-Code: 4103590692542
- Gewicht: 0.09kg
Beschreibung: Blockierung des Oszillator-Tacho-Tacho-Senders:
VDO A2C 595 13983 Vollständige technische Spezifikationen:
Mechanische Merkmale:
| Thread: | M18 x 1,5 Männchen |
| Maximale Frequenz: | 400 Hz = 24,000 Pulsen pro Minute |
| Betriebstemperatur: | -40°C bis +130°C |

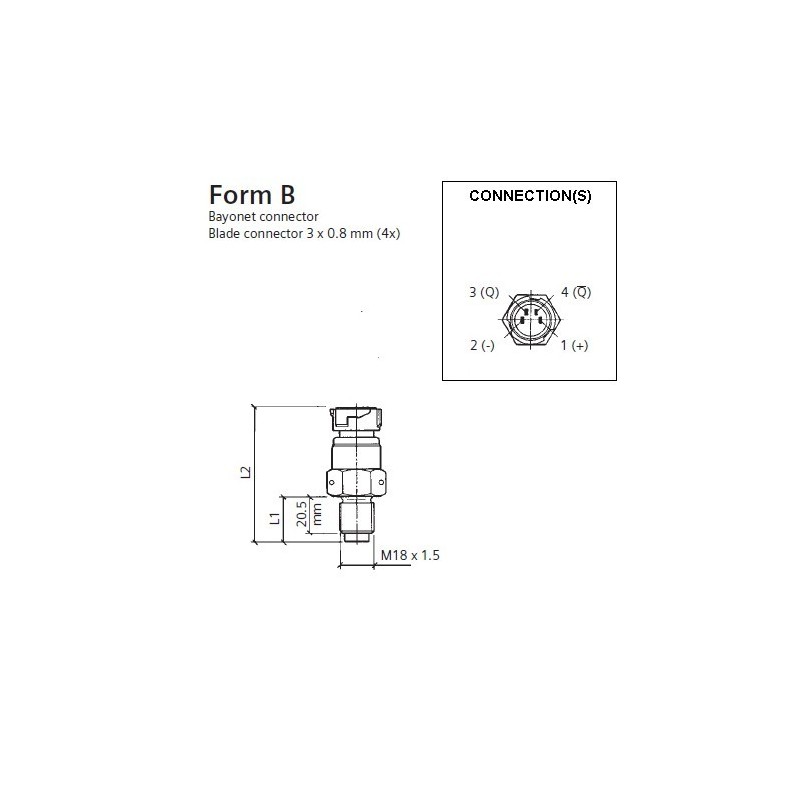

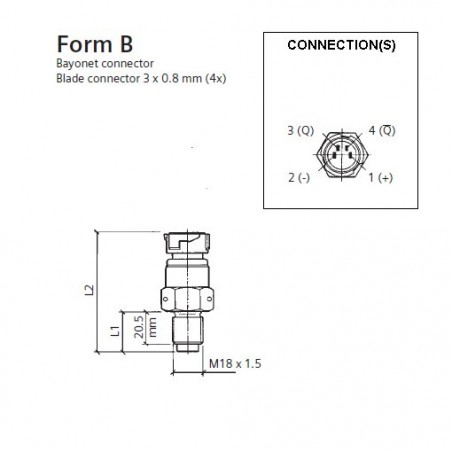

| Senderlänge insgesamt (L2): | 74 mm |
| Senderelementlänge einschließlich Thread (L1): | 25 mm |
| Senderdurchmesser: | 15,5 mm |
| Entfernungssender – Impulsgenerator: | 0,3 mm bis 1,4 mm |
| Einsatzzyklus: | (t an + t aus) / t on = 1,43 bis 3,33 |
Elektrische Merkmale:
| Betriebsspannung: | 8 - 15V Gleichstrom stabilisiert |
| Signalausgang: | Isolierter Rücklauf |
| Stecker: | Stecker mit 4-poligen Bajonet-Kontakten 3 x 0,8 mm |
| Aktueller Verbrauch: | 12 mA |
Datenblätter und Tabellen:
| 2010 EU VDO Sensoren Katalog Download | Seite 56 - 57 |
| Bild: | B |
Einzelhandelspaket:
- VDO A2C59513983 Oszillator-Tacho blockieren – Tacho-Sender
- VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
A2C59513983
Datenblatt
- Messbereich
- 0 - 400 Hz
- Kategorie
- RPM Blockierende Oszillatorsensoren
- Teilestatus – Lieferzeit
- Eingestelltes Produkt
- Verpackung
- VDO Sensor Einzelhandelspaket
- Funktionalität
- Blockoszillatorsensor
- Sensorsignal
- Isolierter Rücklauf
- Faden
- M18 x 1,5 Männchen
- Steckverbindertyp
- 4-Pole-Bajonett
- Sensortyp
- RPM-Blockierender Oszillator
Spezifische Referenzen
- ean13
- 4103590692542
VDO A2C59513983
- Sendertyp: Blockierender Oszillator – 400Hz
- Faden: M18 x 1,5 männlich
- Stromversorgung: 8 - 15V Stabilisiert
- Sensorsignal: 2-poliger isolierter Rücklauf
- Steckverbinder: 4-poliger Bajonett 2,8 mm
