Nadajnik temperatury oleju VDO 150°C - M14
89,67 €
(brutto)
74,11 € podatk wyłączny.
Numer części:
VDO 323-803-006-002C
- Zakres temperatur: +50°C do +150°C
- Gwint: M14 x 1.5
- Zakres rezystancji nadajnika: 322,8 - 18,6 Ohm
- Sygnał czujnika: 1-biegunowe uziemienie wspólne
- Kontakt ostrzegawczy: 130 °C ± 4 °C
Informacje logistyczne:
- Kod EAN: 4103590949387
- Waga: 0.17kg
Opis czujnika temperatury oleju – silnik i skrzynia biegów:
VDO 323 803 006 002C Pełne specyfikacje techniczne:
Cechy mechaniczne:
| Zakres pomiaru temperatury: | +50°C do +150°C |
| Minimum - Maksymalna temperatura pracy: | -40 °C do +180 °C |
| Wątek: | M14 x 1.5 |

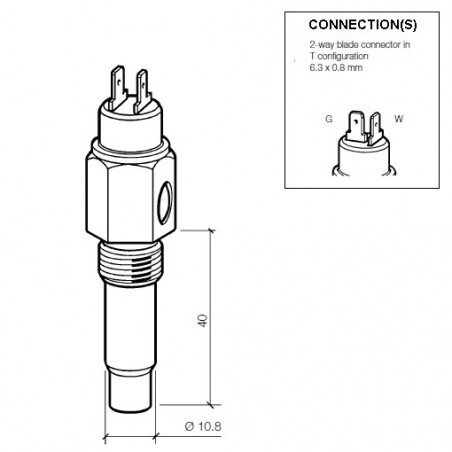

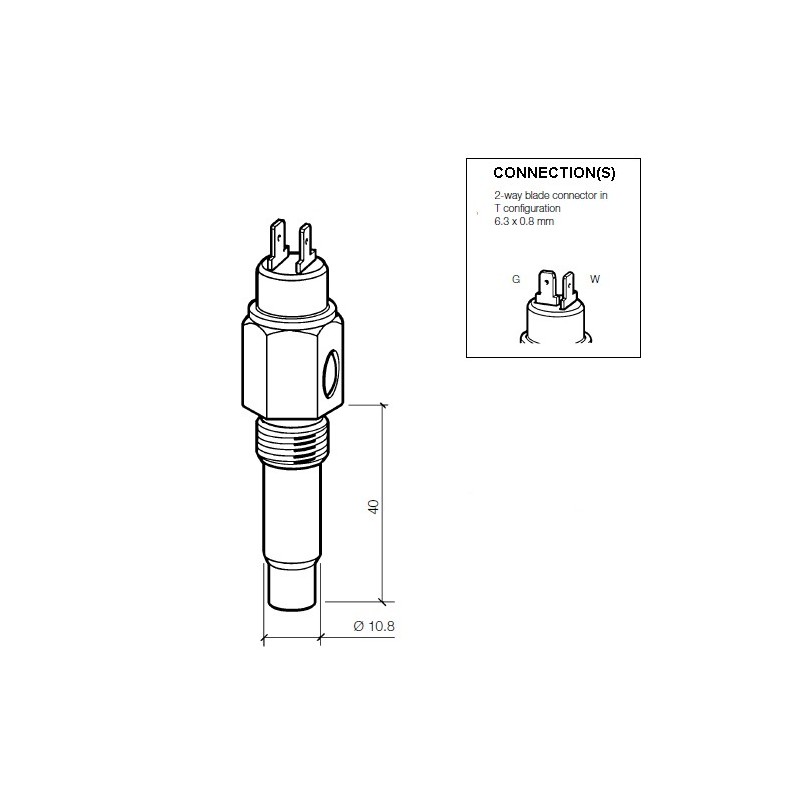

| Długość elementu nadawcy + wątek (L): | 40 mm |
| Średnica czujnika: | 10,8 mm |
| Moment obrotowy: | 20 Nm |
| Ośrodek temperaturowy: | Płyn chłodzący - Woda - Powietrze - Olej silnikowy - Olej skrzyni biegów - Paliwo |
Funkcje elektryczne:
| Napięcie robocze: | 6 - 24 V DC |
| Zakres rezystorów: | 322,8 - 18,6 Ohm |
| Sygnał czujnika temperatury: | Wspólna ziemia jednobiegunowa |
| Kontakt ostrzegawczy: | 130 °C ± 4 °C |
| Ostrzeżenie o pojemności przełączania kontaktowego: | 1,2 - 3 waty nieindukcyjne |
| Ostrzeżenie dotyczące funkcji kontaktowych: | Kontakt zamyka się wraz ze wzrostem temperatury |
| Złącze czujnika temperatury: | AMP Męski model T-6,3 x 0,8 mm |
| Ostrzeżenie: złącze kontaktowe: | AMP Męski model T-6,3 x 0,8 mm |
Karty katalogowe i tabele:
| Katalog elektroniki pojazdów VDO 2014: | Strony 142 - 143 |
| Rodzaj połączenia: | B |
| VDO En Du Temperature senders Tables: | Tabela VDO: 2 |
| Temperatura 100 °C > Rezystancja: | 100 °C = 61,92 Ohm ± 5,49 Ohm |
Pakiet detaliczny:
- VDO 323 803 006 002C Nadajnik temperatury
- Czujniki VDO są – chyba że zaznaczono inaczej – dostarczane bez materiałów łączących
323-803-006-002C
Karta katalogowa
- Kategoria
- Czujniki temperatury
- Sygnał analogowy
- 322,8 - 18,6 Ohm
- Napięcie robocze
- 6 - 24 V DC
- Status części - Czas dostawy
- Wycofane – na życzenie
- Opakowanie
- Pakiet detaliczny VDO Sensor
- Funkcjonalność
- Temperatura oleju
- Komunikacja
- Analog
- Sygnał wyjściowy:
- 322,8 - 18,6 Ohm
- Sygnał czujnika
- Wspólna płaszczyzna
- Złącze czujnika
- AMP Męski 6,3 x 0,8 mm
- Wątek
- M14 x 1,5 mężczyzna
- Kontakt ostrzegawczy
- 130 °C ± 4 °C
- Typ złącza
- Łopatka wzmacniacza 6,3 x 0,8 mm
- Spoj kontaktowy ostrzegawczy
- AMP Męski 6,3 x 0,8 mm
- Zakres pomiarów temperatury
- 50°C - 150°C oraz 100°F - 300°F
Konkretne odniesienia
- EAN13
- 4103590949387
VDO 323-803-006-002C
- Zakres temperatur: +50°C do +150°C
- Gwint: M14 x 1.5
- Zakres rezystancji nadajnika: 322,8 - 18,6 Ohm
- Sygnał czujnika: 1-biegunowe uziemienie wspólne
- Kontakt ostrzegawczy: 130 °C ± 4 °C
