VDO Olietemperatuursensor 150°C - M14
€ 89,67
(incl. btw)
€ 74,11 belastingexcl.
Onderdeelnummer:
VDO 323-803-006-002C
- Temperatuurbereik: +50°C tot +150°C
- Draad: M14 x 1,5
- Zenderweerstandsbereik: 322,8 - 18,6 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Waarschuwingscontact: 130 °C ± 4 °C
Logistieke informatie:
- Ean Code: 4103590949387
- Gewicht: 0.17kg
Beschrijving motor- en transmissie- olietemperatuursensor:
VDO 323 803 006 002C Volledige technische specificaties:
Mechanische kenmerken:
| Temperatuurmeetbereik: | +50°C tot +150°C |
| Minimum - Maximale bedrijfstemperatuur: | -40 °C tot +180 °C |
| Thread: | M14 x 1,5 |

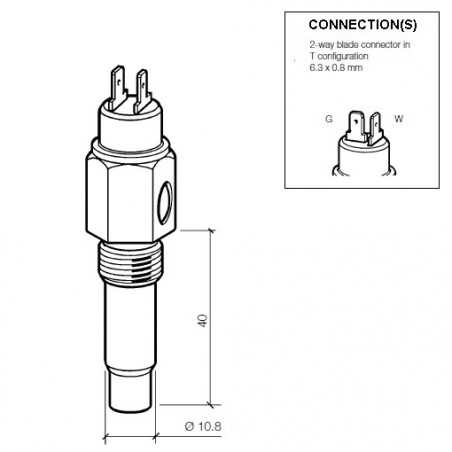

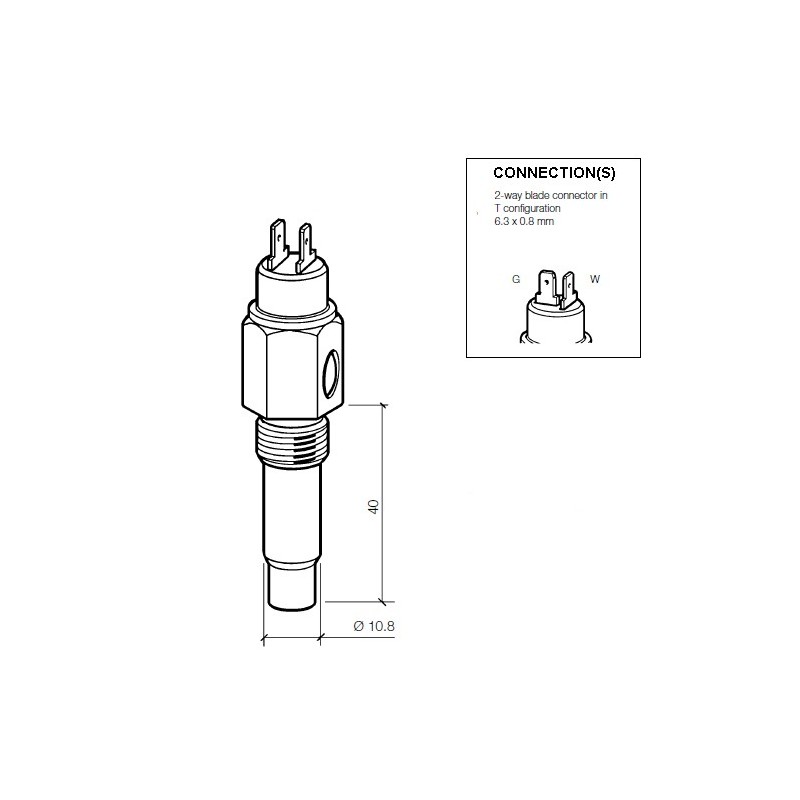

| Lengte van het zenderelement + draad (L): | 40 mm |
| Sensordiameter: | 10,8 mm |
| Koppel: | 20 Nm |
| Temperatuurmedium: | Koelvloeistof - Water - Lucht - Motorolie - Transmissieolie - Brandstof |
Elektrische functies:
| Bedrijfsspanning: | 6 - 24 V DC |
| Weerstandbereik: | 322,8 - 18,6 Ohm |
| Temperatuursensorsignaal: | Enkelpolige gemeenschappelijke grond |
| Waarschuwingscontact: | 130 °C ± 4 °C |
| Waarschuwingscontact-schakelcapaciteit: | 1,2 - 3 Watt niet-inductief |
| Waarschuwingscontactfuncties: | Contact sluit bij stijgende temperatuur |
| Temperatuur-zenderconnector: | AMP Mannelijke T-model 6,3 x 0,8 mm |
| Waarschuwingscontactconnector: | AMP Mannelijke T-model 6,3 x 0,8 mm |
Datasheets en tabellen:
| VDO 2014 Voertuigelektronica Catalogus: | Pagina 142 - 143 |
| Soort verbinding: | B |
| VDO En Du Temperatuursenders Tabellen: | VDO-tafel: 2 |
| Temperatuur 100 °C > weerstand: | 100 °C = 61,92 ohm ± 5,49 ohm |
Retailpakket:
- VDO 323 803 006 002C Temperatuurzender
- VDO-sensoren worden - tenzij anders vermeld - geleverd zonder verbindingsmateriaal
323-803-006-002C
Datasheet
- Categorie
- Temperatuursensoren
- Analoog signaal
- 322,8 - 18,6 Ohm
- Bedrijfsspanning
- 6 - 24 volt gelijkstroom
- Status van onderdelen - Levertijd
- Uitgefaseerd - Op verzoek
- Verpakking
- VDO Sensor retailpakket
- Functionaliteit
- Olietemperatuur
- Communicatie
- Analoog
- Signaaluitgang:
- 322,8 - 18,6 Ohm
- Sensorsignaal
- Gemeenschappelijke basis
- Sensorconnector
- AMP Mannelijk 6,3 x 0,8 mm
- Draad
- M14 x 1,5 Mannelijk
- Waarschuwingscontact
- 130 °C ± 4 °C
- Connectortype
- AMP Blade 6,3 x 0,8 mm
- Waarschuwingscontactconnector
- AMP Mannelijk 6,3 x 0,8 mm
- Temperatuurmeetbereik
- 50°C - 150°C en 100°F - 300°F
Specifieke referenties
- ean13
- 4103590949387
VDO 323-803-006-002C
- Temperatuurbereik: +50°C tot +150°C
- Draad: M14 x 1,5
- Zenderweerstandsbereik: 322,8 - 18,6 Ohm
- Sensorsignaal: 1-polige gemeenschappelijke aarde
- Waarschuwingscontact: 130 °C ± 4 °C
