VDO Öltemperatursensor 150°C - M14

89,67 € (inkl. MwSt.)

74,11 € Steuerexzl.

Teilenummer:
VDO 323-803-006-002C
  • Temperaturbereich: +50°C bis +150°C
  • Faden: M14 x 1,5
  • Senderwiderstandsbereich: 322,8 - 18,6 Ohm
  • Sensorsignal: 1-polige gemeinsame Masse
  • Warnkontakt: 130 °C ± 4 °C
Logistische Informationen:
Ausgemustert – auf AnfrageKlicken Sie hier für detaillierte Informationen.
  • Ean-Code: 4103590949387
  • Gewicht: 0.17kg
Menge

Beschreibung Motor- und Getriebe-Öltemperatursensor:

VDO 323 803 006 002C Vollständige technische Spezifikationen:

Mechanische Merkmale:

Temperaturmessbereich:+50°C bis +150°C
Minimale - Maximale Betriebstemperatur:-40 °C bis +180 °C
Thread:M14 x 1,5

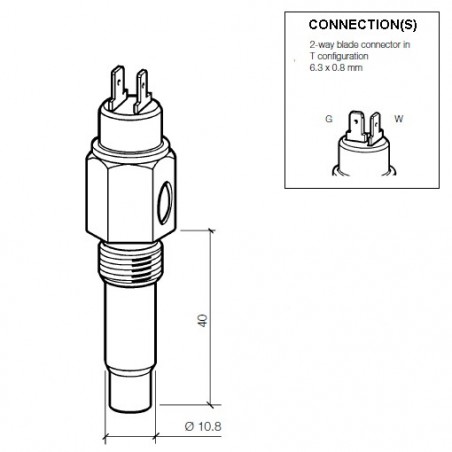

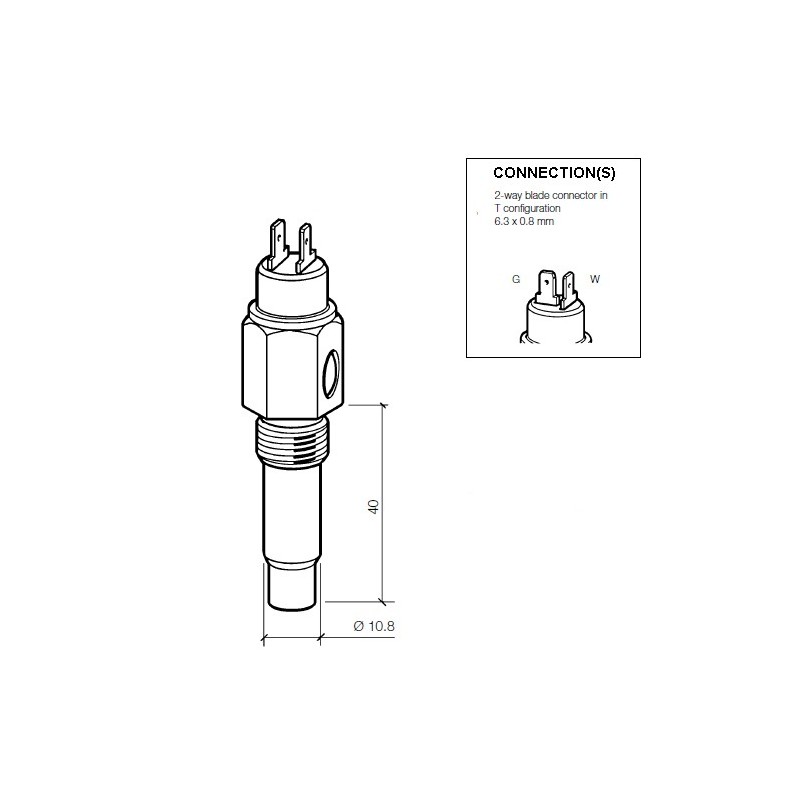

Senderelementlänge + Thread (L):40 mm
Sensordurchmesser:10,8 mm
Drehmoment:20 Nm
Temperaturmedium:Kühlmittel – Wasser – Luft – Motoröl – Getriebeöl – Kraftstoff

Elektrische Merkmale:

Betriebsspannung:6 - 24 V Gleichstrom
Widerstandsbereich:322,8 - 18,6 Ohm
Temperatursensorsignal:Einpoliger Gemeinschaftsgrund
Warnkontakt:130 °C ± 4 °C
Warnungskontakt-Schaltkapazität:1,2 - 3 Watt nicht-induktiv
Warnkontaktfunktionen:Kontakt schließt sich bei steigender Temperatur
Temperatur-Senderanschluss:AMP Male T-Modell 6,3 x 0,8 mm
Warnkontaktstecker:AMP Male T-Modell 6,3 x 0,8 mm

Datenblätter und Tabellen:

VDO Fahrzeugelektronik-Katalog 2014:Seite 142 - 143
Art der Verbindung:B
VDO En Du Temperature Sender Tabellen:VDO-Tisch: 2
Temperatur 100 °C > Widerstand:100 °C = 61,92 Ohm ± 5,49 Ohm

Einzelhandelspaket:

  • VDO 323 803 006 002°C Temperatursender
  • VDO-Sensoren werden – sofern nicht anders angegeben – ohne verbindendes Material geliefert
VDO Continental I
323-803-006-002C

Datenblatt

Kategorie
Temperatursensoren
Analoges Signal
322,8 - 18,6 Ohm
Betriebsspannung
6 - 24 Volt Gleichstrom
Teilestatus – Lieferzeit
Ausgemustert – auf Anfrage
Verpackung
VDO Sensor Einzelhandelspaket
Funktionalität
Öltemperatur
Kommunikation
Analog
Signalausgang:
322,8 - 18,6 Ohm
Sensorsignal
Gemeinsame Basis
Sensorstecker
AMP Male 6,3 x 0,8 mm
Faden
M14 x 1,5 männlich
Warnkontakt
130 °C ± 4 °C
Steckverbindertyp
AMP Blade 6,3 x 0,8 mm
Warnkontaktstecker
AMP Male 6,3 x 0,8 mm
Temperaturmessbereich
50°C - 150°C und 100°F - 300°F

Spezifische Referenzen

ean13
4103590949387
