Veratron VMH 35-D GPS – 85 mm Multifunktionales Display 12V – 24V mit GNSS
358,16 €
(inkl. MwSt.)
296,00 € Steuerexzl.
Teilenummer:
Veratron B00171101
- Neue Generation von sonnenlesbarem Farbhybrid-Display
- Intelligent Battery Sensor (IBS)-Port
- 1x analoger resistiver Eingang (0-400 Ω programmierbar)
- 1x 0-5 Volt Sensoreingang
- Analog zu NMEA 2000 Gateway
- Mit GNSS-Empfänger
Logistische Informationen:
- Ean-Code: 7640190290466
- Gewicht: 0.50kg

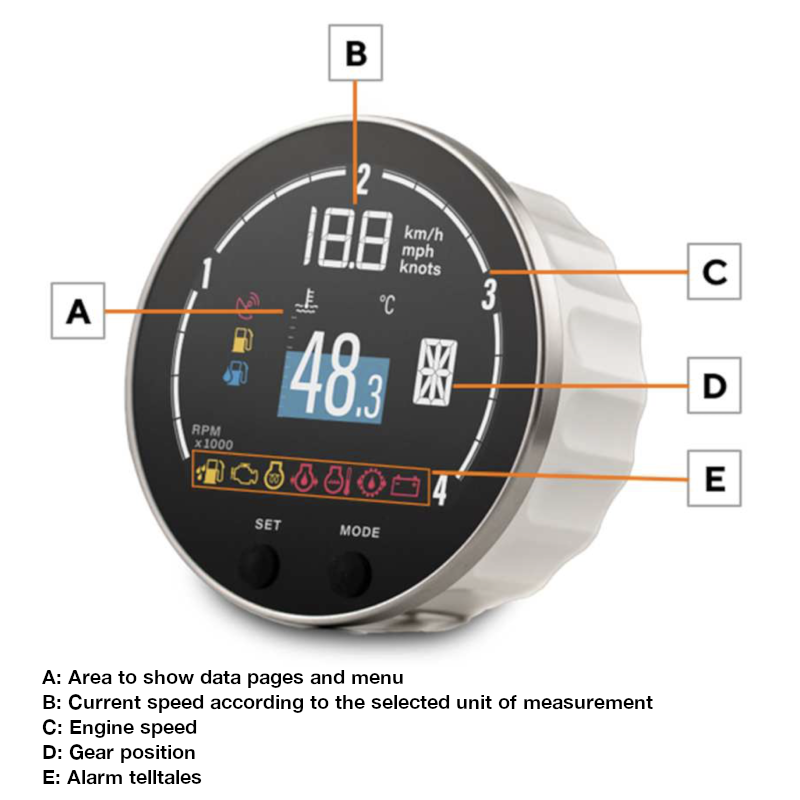

Funktionsbeschreibung VMH35D mit GNSS Multifunktionsanzeige (Master):
Veratron VMH 35-D B00171101 Spezifikationen:
Abmessungen und Passform der Veratron VMH35D B00171101
| Abmessung Montage – Außenseiter: | Ø 85 mm / 3.375 Zoll - Ø100 mm / 9,74 Zoll |
| Tiefe der Steigerung: | 65 mm / 2,56 Zoll |
| Plattendicke mit Spinlock-Mutter: | 1mm - 15mm : 0,4 Zoll - 0,59 Zoll |
| Paneldicke mit Bolzenhalterung: | Bolzenbefestigung nicht möglich |
| Paneldicke Flushmount: | Bündige Montage nicht möglich |
| Aktives Gebiet: | Ø 83 mm (optisch gebundenes Display) |
| Zentrales Display: | 36,6 mm / 1,44", 128 x 128 Pixel |
| Ring: | Gebürsteter Edelstahl |
| Knöpfe: | 2 Siliziumtasten |
| Betriebstemperatur: | - 20 °C bis 60 °C |
| Lagertemperatur: | - 30 °C bis 80 °C |
| Stecker: | Molex MX-150, 12 Pins DeviceNet M12, 5 Pins |
Technische Spezifikationen Veratron VMH 35-D B00171101:
| Drehzahlreichweite: | 0 - 3000 oder 4000 U/min (einstellbar) |
| Maximale Drehzahl: | 4000 U/min |
| Betriebsspannung: | 12 / 24 VDC |
| Spannungsbereich: | 9 – 32 VDC |
| Stromverbrauch: | ≤ 150 mA (Normalmodus) ≤ 120 μA (Schlafmodus) |
| GNSS-Systeme: | GPS, GLONASS, Galileo |
| GNSS-Antenne: | Integriert |
| Aktualisierungsrate | 10 Hz |
| Kanäle | 72 |
| Empfindlichkeit verfolgen: | -165 dBm |
| Zeit für die erste Reparatur (Hot Start): | 1 s |
| Zeit für die erste Reparatur (Kaltstart): | 30 S |
| Positionsgenauigkeit: | 2,5 m |
| Geschwindigkeitsgenauigkeit: | 0,05 m/s |
| Kopfballgenauigkeit: | 0.3 ° |
| Eingabe VMH35 B00171101 Multi-Display (Master) | 1x NMEA 2000 Eingang 1x SAE J1939 CAN-Eingang 2x Frequenz-Analogeingang (Drehzahl 0–4 kHz) 2x analoger Eingang Widerstand (0-400 Ohm) |
| Ausgaben: | NMEA2000 EasyLink bis zu 16 VMH 14 Satelliten Warnkontakt: Max 500mA nicht-induktiv (NO) |
| Objektiv: | Mineralglas |
| Schutzklasse: | IP X7 |
| Entflammbarkeit: | UL94-konform |
Funktionalität Veraton VMH-35D B00171101:
| Motordrehzahl (RPM) | Amperemeter | Uhr |
| Kraftstoffstand | Batteriespannung | Stundenzähler (Gesamtzahl + Fahrt) |
| Kraftstoffverbrauch | Batteriezustand der Ladung | Reisestrecke |
| Kühlmitteltemperatur | Zustand der Batterie | Gesamtverbrauchter Kraftstoffverbrauch |
| Kühlmitteldruck | Batterieautonomie | Gesamttreibstoff |
| Motoröltemperatur | Batterietemperatur | Süßwasserspiegel |
| Motoröldruck | Ausstattung | Abwasserstand |
| Boost-Druck | GNSS-Position | Meerwassertemperatur |
| Ruderwinkel | Kurs über Grund | Tiefe |
Zusätzliche angezeigte Daten:
| Motordrehzahl (RPM) | Fahrwerksposition |
| Bootsgeschwindigkeit (SOG oder STW) | 6 x Alarm-Telltales |
Verpackungsinhalt von Veratron B00171101 VMH-35D mit GNSS:
- Veratron VMH35D B00171101 Multifunktionsanzeige (Master)
- Zentrale Spinlock-Mutter 85 mm
- Sicherheits- und Installationsanweisungen
- Kabelbaum
B00171101
Datenblatt
- Lochgröße der Installationslöcher
- 85 mm - 3 3/8 Zoll
- Anwendung
- Veratron Multifunktional
- Teilestatus – Lieferzeit
- Bestellbar
- NMEA-Standard
- NMEA 2000 - IEC 61162-3
- Tacho-Messbereich
- 0 - 3,000 U/MIN
0 - 4,000 U/MIN - Zertifizierung
- NMEA2000
Spezifische Referenzen
- ean13
- 7640190290466
- Hersteller-Teilenummer (MPN)
- B00171101
Veratron B00171101
- Neue Generation von sonnenlesbarem Farbhybrid-Display
- Intelligent Battery Sensor (IBS)-Port
- 1x analoger resistiver Eingang (0-400 Ω programmierbar)
- 1x 0-5 Volt Sensoreingang
- Analog zu NMEA 2000 Gateway
- Mit GNSS-Empfänger
